Verzahnungsmessung

Stellen Sie bereits vor der Bauteilfreigabe sicher, dass Ihre Zahnräder den hohen und stetig wachsenden Anforderungen, Toleranzen und Normen entsprechen.

Verzahnungsmessungen von Q-Tech geben zuverlässig Auskunft über die Qualität Ihrer Zahnräder und Verzahnungen, auch bei besonders hohen Toleranzanforderungen und Sondergeometrien. So sorgen wir für eine möglichst hohe Laufruhe und schützen Sie vor laufzeitbedingtem Verschleiß und unerwünschten Geometrieabweichungen.

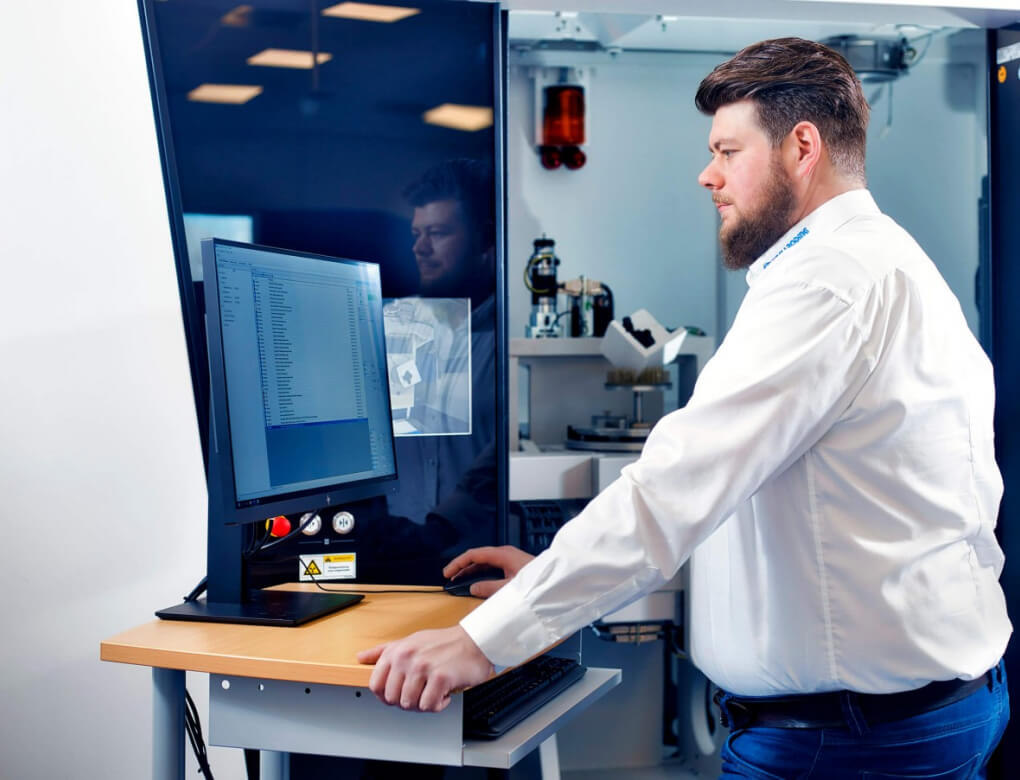

Mitarbeiter von Q-Tech Roding arbeiten vor dem Computertomographen ZEISS METROTOM 1500

Technologien

KMS

3D-Scan

“Unsere Verzahnungsmessung sichert die hohe Qualität Ihrer Zahnräder bereits vor der Bauteilfreigabe.”

Homepage > Q-Tech Services > Q-Tech Measurements > Specific service

Auf den Punkt

Das Risiko für eine unzureichende Laufruhe, teure Ausfälle, unnötigen Verschleiß sowie aufwendige Reparaturen Ihrer Verzahnungstechnik lässt sich frühzeitig bereits während der Entwicklung minimieren.

Mit hochgenauer Koordinatenmesstechnik und der speziellen ZEISS GEAR Software erfassen unsere Mess-Experten Außen- und Innenverzahnungen auf den Punkt genau.

Aufgrund der vielfältigen Verzahnungsgeometrien eignet sich unser Verfahren ideal für unterschiedliche Verzahnungsarten. Dazu gehören Gerad- und Schrägverzahnungen von Stirnrädern ebenso wie Geradverzahnungen von Kegelrädern.

Wir werten die hochpräzisen Verzahnungsparameter normgerecht als Maß und in grafischer Darstellung aus. Darüber hinaus unterstützen wir Sie bei der Interpretation der Messergebnisse und berücksichtigen auf Wunsch individuelle Toleranzvorgaben bei der Erstellung von Prüfberichten.

Unsere Kompetenz auf einem Blick

Leistungen

Schnelle und präzise Erfassung aller Zahnradgeometrien
Messtechnische Auswertung von Innen- und Außenverzahnungen
Darstellung der Messwerte im Verzahnungsprotokoll
Soll-Ist-Vergleich der Verzahnungen möglich
Normkonforme Auswertung Ihrer Verzahnungen

Vorteile

Aufzeigen der Verzahnungsqualität
Kontaktlose Messung von weichen Kunststoffzahnrädern möglich
Messung von Zahnrädern aus unterschiedlichsten Materialien möglich
Breites Anwendungsgebiet, für große sowie sehr kleine Verzahnungsteile geeignet
Einheitliche Datenbereitstellung im Messprotokoll

Unsere Messgeräte

ZEISS PRISMO ULTRA

Messbereich: 700 x 1000 x 500 mm
Messgenauigkeit: MPE_E: 0,5 +L/500 µm
Messtaster / Tastkopf: VAST-Gold
Zusatzausstattung: integrierter Drehtisch
Messsoftware: CALYPSO
Akkreditierung: ja

Ermittlung der Maß- und Formabweichungen von industriell gefertigten Produkten mit Hilfe taktiler Sensoren auf 3D-Koordinatenmesssystemen (KMS) mit Drehtisch

‍

ZEISS PRISMO VERITY

Messbereich: 1200 x 1800 x 1000 mm
Messgenauigkeit: MPE_E: 1,3 +L/400 µm
Messtaster / Tastkopf: ZEISS VAST gold; ZAS; ZEISS RDS-VAST XXT; CFS (DotScan) 3mm
Messsoftware: CALYPSO

Unsere Computertomographen

ZEISS METROTOM 800

Röntgenröhre: 130 kV
Messgenauigkeit: MPE SD(TS): 2,9+L/100 µm
Auflösung: 1536 x 1920 Pixel (2K-Detektor)
max. Messvolumen: [mm] Ø 275 x 360
Akkreditierung: ja

Ermittlung der Maß- und Formabweichungen von industriell gefertigten Produkten mit Hilfe der Computertomographie (CT);
Ermittlung von 3D-Soll-Ist-Abweichungen industriell gefertigter Produkte anhand von CAD-Daten oder Referenzdaten mit Hilfe der Computertomographie (CT) und entsprechender Auswertesoftware;
Durchführung von Analysen im Bereich Lunkerprüfung an Werkstücken mit Hilfe der Computertomographie (CT);

ZEISS METROTOM 1500

Röntgenröhre: 225 kV
Messgenauigkeit: MPE SD(TS): 4,5+L/50 µm
Auflösung: 3072 x 3072 Pixel (3K-Detektor)
max. Messvolumen: [mm] Ø 615 x 870
Akkreditierung: ja

Ermittlung der Maß- und Formabweichungen von industriell gefertigten Produkten mit Hilfe der Computertomographie (CT);
Ermittlung von 3D-Soll-Ist-Abweichungen industriell gefertigter Produkte anhand von CAD-Daten oder Referenzdaten mit Hilfe der Computertomographie (CT) und entsprechender Auswertesoftware;
Durchführung von Analysen im Bereich Lunkerprüfung an Werkstücken mit Hilfe der Computertomographie (CT);

Das gesamte Equipment ansehen
